O Serii D9000

Seria D9000 zapewnia ochronę przeciwprzepięciową dla wszystkich rodzajów zastosowań w różnych gałęziach przemysłu, takich jak przemysł naftowo-gazowy, petrochemiczny, hutniczy itp., zapobiegając zakłóceniom sygnału i chroniąc sprzęt w pomieszczeniach kontrolnych.

MOCNE STRONY

• Łatwa konserwacja: zintegrowana technologia odłączania noży dla każdego kanału
• Szybkie okablowanie, ścieżka uziemienia poprzez styk do szyny DIN
• Zmniejszone zapasy, ochrona przeciwprzepięciowa dla większości sygnałów wejścia/wyjścia: AI, AO, DI, DO. Napięcie nominalne 24 V DC, maks. 30 V (zarówno IS, jak i NIS).
• Zwiększenie pojemności rozładowania i skrócenie czasu reakcji, 2-stopniowy obwód ochronny
• Nieograniczona liczba aplikacji IS
• Pasuje do każdej pętli SIL, certyfikat SIL3
• Poziom ochrony: do 20 KA
• Proste testowanie i dokumentowanie, skrócony czas przestoju, moduł z możliwością wymiany na gorąco
• Bezpieczne rozłączanie i sygnalizacja w przypadku przeciążenia


UNIWERSALNY OGRANICZNIK PRZEPIĘĆ DO MONTAŻU NA SZYNIE DIN

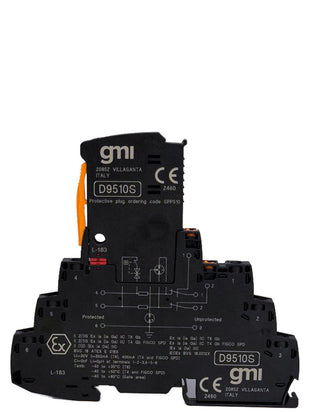

Moduły D9510S  zapewniają dwustopniową  ochronę przeciwprzepięciową SIL 3 dla sygnałów wejścia/wyjścia pływających do pomiarów w systemach sterowania i bezpieczeństwa.

Niewielka szerokość, wynosząca zaledwie 6 mm,  pozwala na łatwy montaż w dowolnej szafie rozdzielczej lub rozdzielczej, oszczędzając miejsce i obniżając koszty instalacji.

 Aby ułatwić testowanie pętli, na obu ścieżkach sygnałowych znajdują się noże rozłączające .

OGRANICZNIK PRZEPIĘĆ WKŁADU I WSKAŹNIKA BŁĘDU

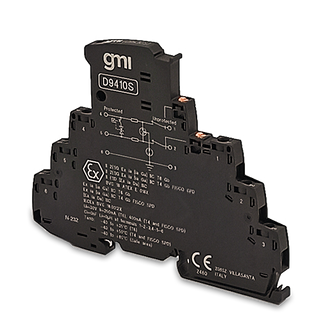

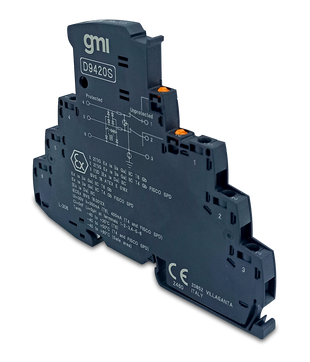

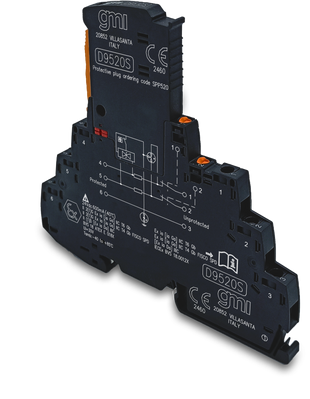

D9400/D9500 zapewnia ochronę przeciwprzepięciową dla obwodów sygnałów I/O w kompaktowej obudowie SIL 3, z wymienną wkładką lub bez . Moduł wtykowy i nóż odłączający umożliwiają łatwe testowanie.

Posiada również wskaźniki błędów lokalnych i zdalnych modułów .

W przypadku przeciążenia wskaźnik stanu informuje o odłączeniu elementu zabezpieczającego bez konieczności zasilania pomocniczego. Dostępny jest również zestaw zdalnej sygnalizacji obsługujący do 40 modułów jednocześnie.

Posiada certyfikat bezpieczeństwa wewnętrznego umożliwiający stosowanie w pętlach IS oraz instalacjach w strefach zagrożonych wybuchem.

CECHY

• SIL 3 zgodnie z normą IEC 61508:2010 wyd.2
• Wejście ze strefy 0 (Strefa 20), instalacja w strefie 1 i 2
• Dostępna wersja modułu z wyjmowaną wtyczką (wersja D9500)
• Odłączenie obwodu sygnałowego za pomocą noża odłączającego
• Ochrona podwójnego przewodu pływającego w obwodach iskrobezpiecznych
• Wysoka gęstość, 6,2 mm na kanał
• Kompatybilny z HART
